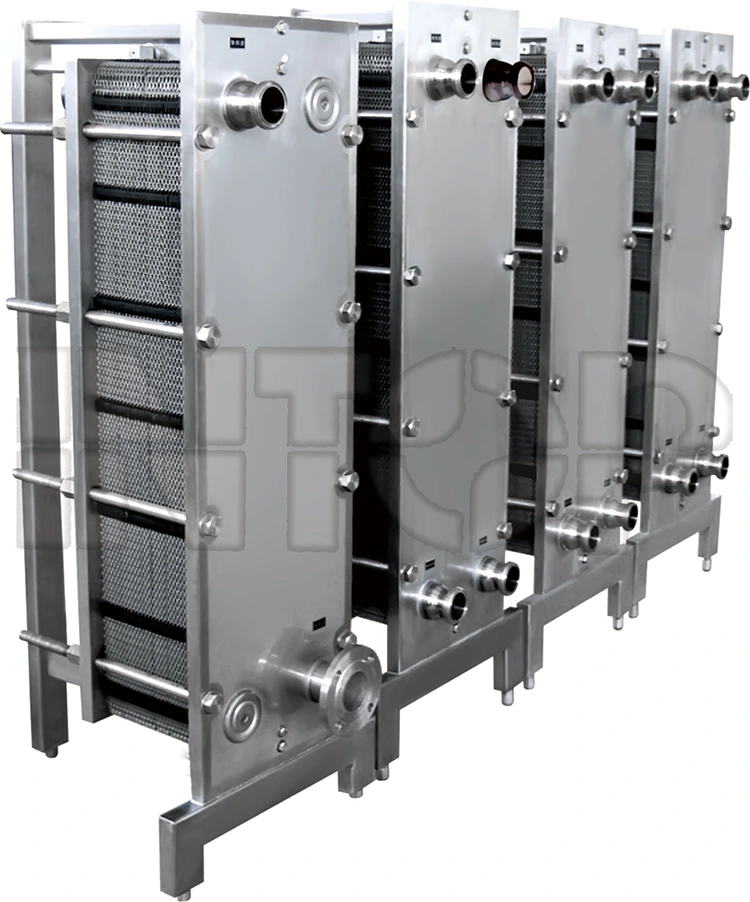

Scambiatore di calore a piastre

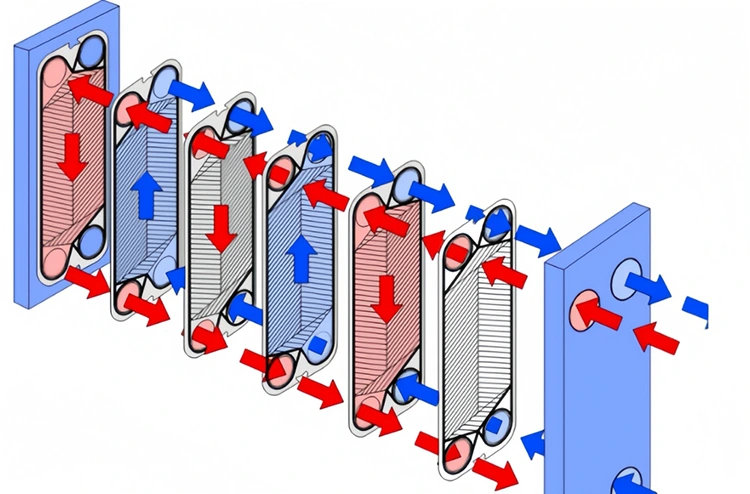

Lo scambiatore di calore a piastre è un nuovo tipo di scambiatore di calore ad alta efficienza composto da piastre metalliche con determinate forme ondulate impilate insieme. La struttura comprende guarnizioni, piastre di compressione (piastre terminali mobili, piastre terminali fisse) e telai (aste di guida superiori e inferiori, montanti anteriori). Le piastre sono sigillate e guidate da guarnizioni di tenuta, separando i canali del fluido freddo/caldo. Il mezzo di scambio termico freddo/caldo scorre attraverso ciascun canale e scambia calore con le piastre separate per raggiungere la temperatura desiderata per l'utente. Ogni tavola presenta aperture ai quattro angoli, che vengono assemblate a fascio per formare tubi di distribuzione e raccolta del fluido. Dopo lo scambio termico tra il mezzo freddo/caldo, rifluisce dal rispettivo tubo di raccolta e viene riciclato.

Principio della struttura del prodotto

Struttura a processo singolo: solo 2 piastre non trasferiscono calore: piastre di testa e di coda.

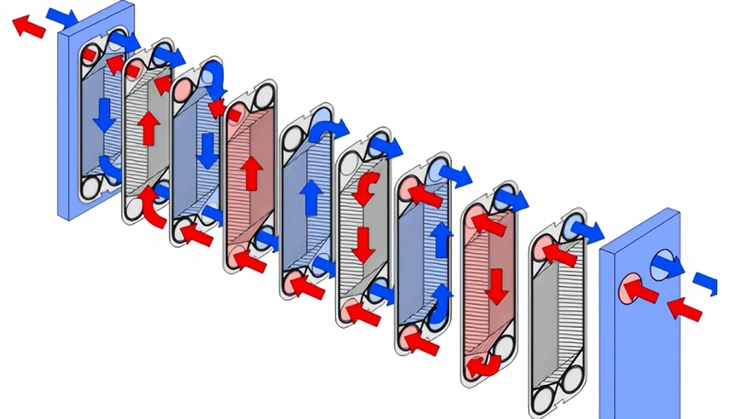

Struttura a doppio processo: ogni processo ha 3 piastre che non trasferiscono calore.

Caratteristiche del prodotto

(1) Dimensioni ridotte e ingombro ridotto;

(2) Elevata efficienza di trasferimento del calore;

(3) assemblaggio flessibile;

(4) Basso consumo di metallo;

(5) Bassa perdita di calore;

(6) Facile smontaggio, pulizia e manutenzione.
